とは
軽量化・耐久性のテストをクリアした高水準な樹脂製の嵩上板です。
従来施工の課題となっていた「高コスト」「高重量」「非効率」などを解消し、施工現場の75%コストカットを実現した高水準な樹脂製の嵩上板。
軽量で施工時間も大幅短縮出来ると共に、特許を取得した特殊な樹脂素材で強度にも優れた製品です。
が選ばれる8つの理由
低コスト
大きなサイズのトラフに交換せずにケーブル収容本数を増やすことができ、低コストです。
環境にやさしい
従来施工で発生していた廃棄物が無くなり、自然環境を守ります。
軽量化に成功
非常に軽量でトラフにはめるだけなので、熟練した技術は不要です。
重さに対する高強度
耐久性の実験で、重さや衝撃に対して高強度であると証明されています。踏まれても強く、コンクリ ートの蓋を支えます。

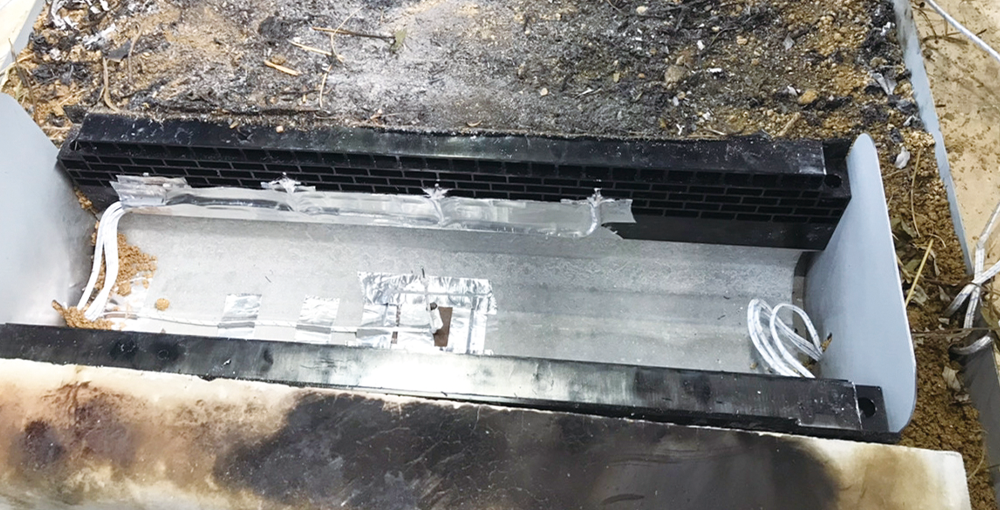

耐熱性に優れる
高温にも非常に強く、野焼き等で火が誤って線路脇に近づいてもトラフと「サポートくん」が格納されたケ ー ブルを火と熱から守ります。
キズがつきにくい
特許を取得した特殊な樹脂素材はキズがつきにくいのが特徴。
草刈り機の刃が触れても、破損しにくい加工を施しています。
風雨に強い
豪雨などの自然災害にも耐えられるよう、特殊な樹脂素材と構造を用いて製造しています。

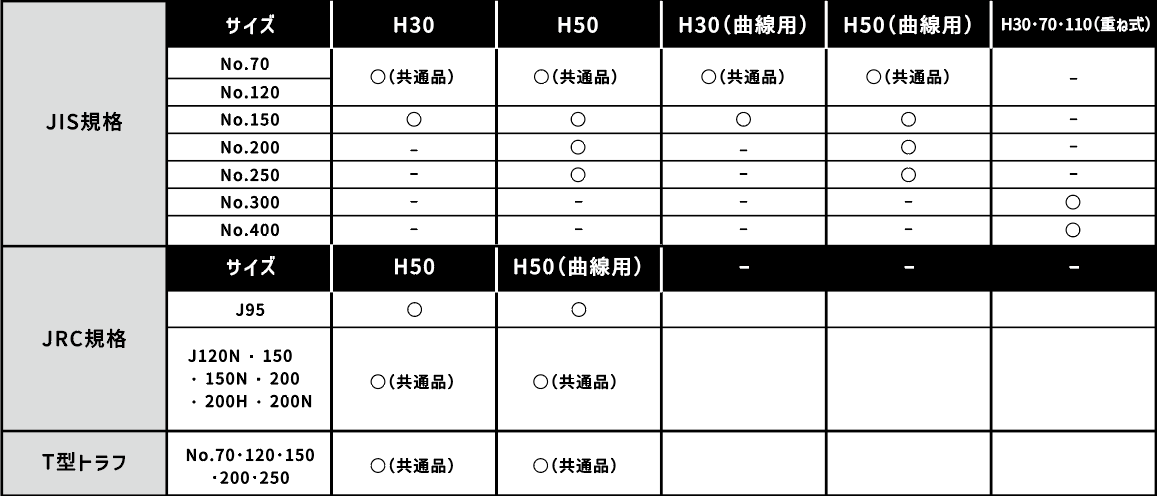

商品構成
コンクリートトラフNo.70とNo.120のどちらにも使用することが可能です。また、コンクリートトラフNo.150用の製品もございます。その他順次開発中です。

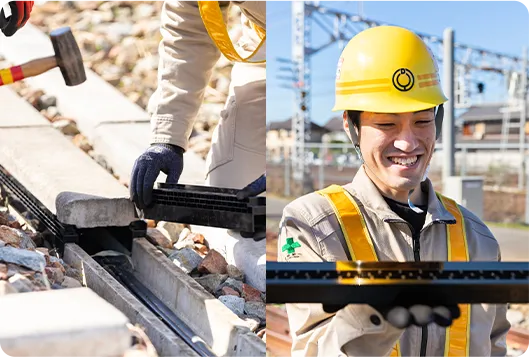

開発ストーリー
ユタカ電業は鉄道電設現場の悩みを解決するものづくりを行っています。
お客様からの｢もっと作業効率を改善したい｣、｢労務費を含めコストカットできる商品を｣という声にお答えすべく『サポートくん』が誕生いたしました。
鉄道技術展
鉄道技術展(2021年)に会社として初出展｡
東京＆大阪の会場合わせて1,300名以上の方にブース訪問頂きました！
現場施工
従来施工の75%省力化を実現しました。
- サイズの大きなトラフに交換せずに､ケーブル収容本数を増やすことができるので低コストです｡
- 従来施工で排出されていた廃棄物が無くなるので､環境にやさしい製品です。
- 非常に軽量で､トラフにはめるだけなので熟練した技術が不要です。
- 平均的な作業速度を把握することができるので､工程管理がしやすくなります。
安心・安全のための品質管理
製品を安心・安全にご利用いただくために、厳格な検証を行っています。
本製品とコンクリートトラフとの結合画像

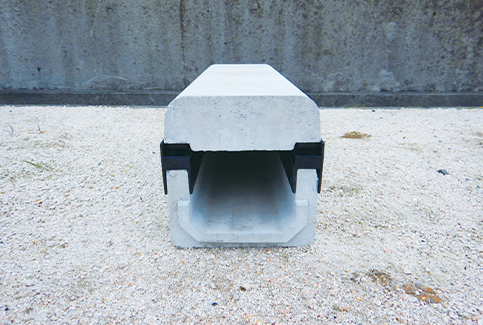

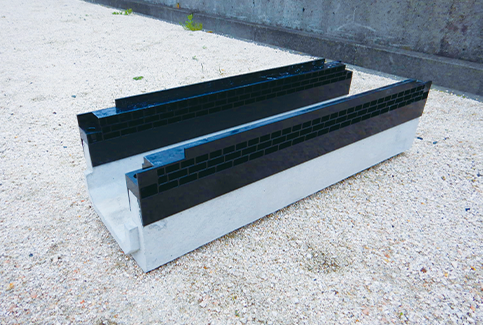

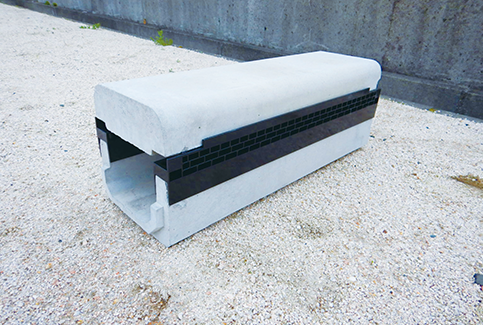

フタをした状態
ケーブルをまとめるコンクリートトラフの蓋の間に耐久性に優れた本製品を設置します。そうすることで増えてくるケーブルに対してスペースを確保できます。

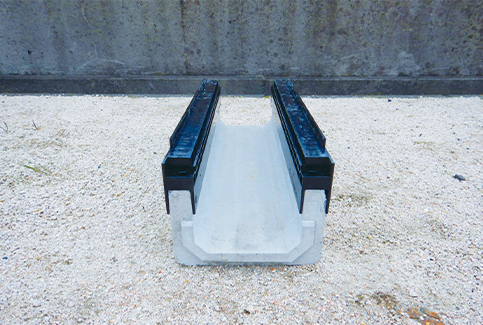

フタを外した状態
No.70、No.120どちらにも装着することが可能です。極めて軽い製品なので施工や撤去も比較的容易に行うことが可能です。

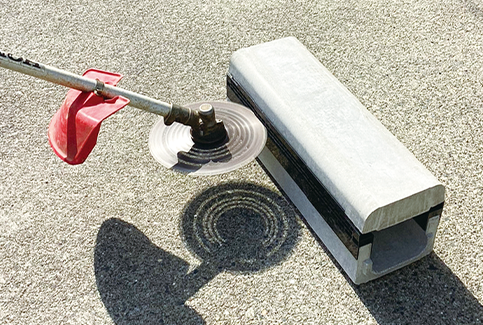

草刈り機による切断・破壊の検証

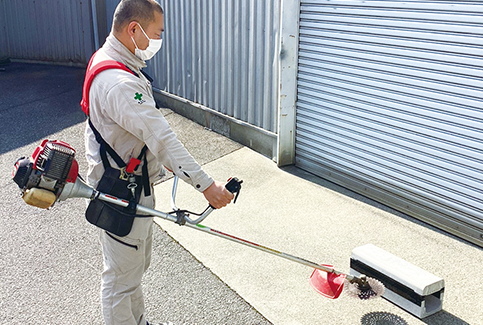

試験写真
電車が走る地方の線路は田畑が多く、農具との接触事故が起こります。そういったケースを踏まえて草刈り機による耐性実験を行っています。

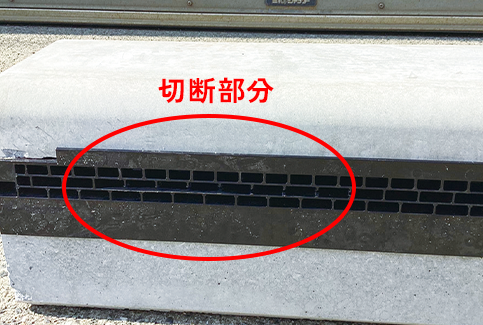

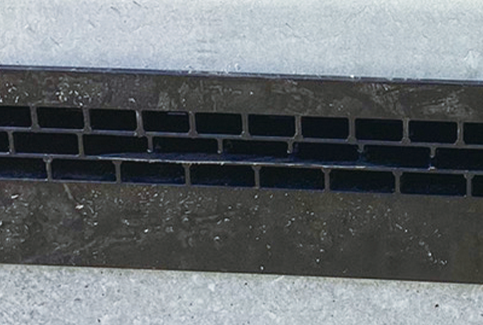

試験後写真
刃が接触しても大きな破損がは見られませんでした。トラフの高さ、蓋の水平性も保たれています。
応力解析結果
試験写真
安心・安全のための品質管理
よくあるご質問

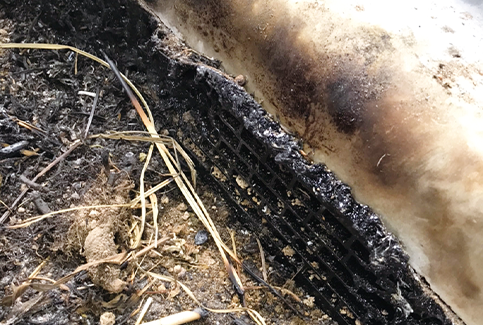

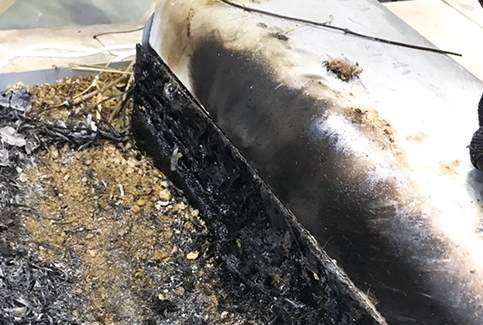

- サポートくんの火に対しての耐性を知りたい。
- サポートくん自身は不燃性ではありませんが、基準を大きく上回る優れた難燃性能を持っております。
- ケーブルの分岐方法を知りたい。
- サポートくん（直線）をカットする事で隙間を作り、それにより分岐する事が可能です。
- 横から小動物や水、泥などの侵入は大丈夫ですか？
- サポートくん自身に穴は開いていないので、小動物や液体の侵入は問題ありません。
- サポートくんの耐候性はどのくらいですか？
- 現製品はおよそ20年持ちます。
現在コンクリートの対候性3、40年に合わせて50年の試験を行うところです。
- なぜ3cm、5cm？
- 光ケーブルの直径が2cm程度のため（これまで通信をメインに取り扱ってきたため）
- 色はなぜ黒色でしょうか？
- 対候性が高い為、黒を採用しています。
- 金額を教えて下さい。
- 一対で3,000円からとなります。（No,70、120用直線）
詳しくはお問い合わせください。
- 納入実績を教えて下さい。
- JR西日本と共同開発を行い、全国の在来線での導入実績がございます。
- 猛暑、極寒地域でも問題ないでしょうか？
- -40度から120度でも問題ありません。
- トラフと色を合わせないのはなぜでしょうか？
- 黒色が対候性の高い為選択しております。
- サポートくんの重量を教えてください。
- 一個330g、1対660g程度です。（No70、120用 500mm H30）
- サポートくんに加工を行う事は可能でしょうか？
- 電動の丸ノコ等で簡単に加工可能です。
- 送料を教えて下さい。
- 納入場所や数量によって変動致します。
詳しくはお問い合わせください。
